Une caméra montre le défaut, elle ne dit pas où creuser. C’est tout l’objet de la sonde 512 Hz : transformer une image et un métrage en une croix tracée au sol, à la verticale du problème. Sans elle, l’inspection reste un constat ; avec elle, elle devient une instruction de terrassement.
Comment fonctionne une sonde de localisation
La sonde est un petit émetteur logé dans le corps de la tête caméra. Alimentée depuis la régie, elle génère un champ magnétique basse fréquence à 512 hertz. Un localisateur de réseaux tenu en surface capte ce champ, en affiche l’intensité et la direction, et permet de remonter jusqu’au point d’émission maximal, c’est-à-dire l’aplomb de la tête.
Rien ne se transmet par le tuyau lui-même : c’est ce qui rend la méthode utilisable sur du PVC, du grès, du béton ou de la fonte indifféremment.
Pourquoi 512 Hz et pas une autre fréquence
Le 512 Hz est devenu le standard de fait en Europe pour la localisation de sondes en conduite non métallique. Deux raisons : une fréquence basse traverse mieux le sol et les matériaux qu’une fréquence élevée, et la quasi-totalité des localisateurs de réseaux du marché la reçoivent.
Cette compatibilité large a une conséquence économique directe : on n’est pas enfermé dans un couple caméra et récepteur d’une seule marque. Un récepteur acheté aujourd’hui restera utilisable avec la caméra suivante. Vérifie tout de même avant achat que le modèle capte bien le 512 Hz et pas seulement les fréquences de traçage de câbles, généralement bien plus hautes.
Le repérage en six étapes
- Filme l’anomalie et note le métrage exact affiché ou compté sur le jonc.
- Laisse la tête en place, activée, et sors le localisateur.
- Balaye la zone perpendiculairement au tracé supposé de la conduite, en suivant l’intensité du signal.
- Croise deux passages à 90° l’un de l’autre pour trouver le maximum réel et non un maximum de flanc.
- Marque le point à la bombe de chantier et relève la profondeur estimée par l’appareil.
- Recoupe la position avec le métrage relevé à l’étape 1 avant d’engager quoi que ce soit.
Ce qui fait dériver la mesure
Trois situations faussent régulièrement un repérage. Les armatures métalliques d’une dalle béton perturbent le champ et déplacent le maximum apparent de plusieurs dizaines de centimètres. La proximité d’un câble électrique sous tension ou d’une conduite métallique crée des signaux parasites. Enfin, une profondeur importante élargit le lobe du signal, ce qui rend le maximum plus flou et la position moins précise.
Dans ces trois cas, la règle est la même : ne jamais engager un terrassement sur un seul indice. La lecture du localisateur, le métrage du jonc et, quand ils existent, les plans de récolement doivent converger.
La profondeur affichée est une estimation
Un localisateur calcule la profondeur à partir de l’atténuation du signal. C’est une estimation utile pour dimensionner une tranchée et prévenir un client, pas une côte garantie. Sur un chantier sensible, à proximité d’autres réseaux, elle sert à décider d’un terrassement manuel plutôt que mécanique, ce qui est déjà beaucoup.
Quel matériel côté récepteur

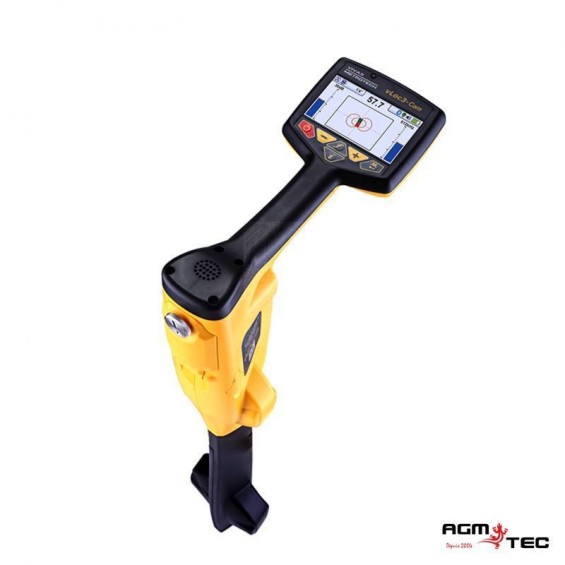

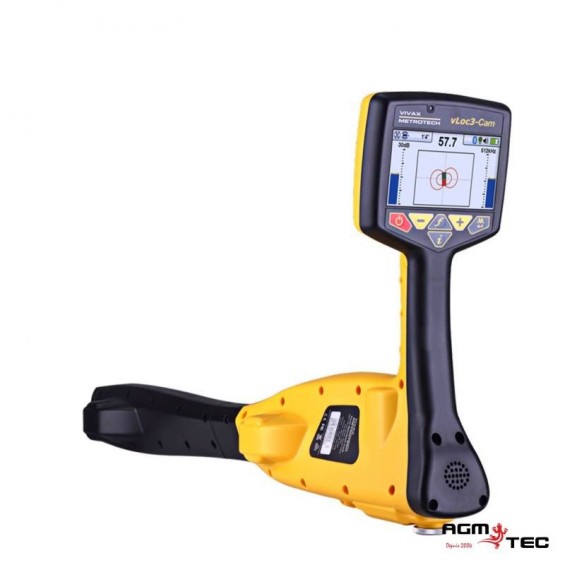

AGM TEC propose le détecteur de réseaux VSCAN et le vLoc 3 CAM, réglés pour les sondes de la gamme Tubicam. Le second apporte une lecture de profondeur plus fine et une meilleure discrimination des parasites, ce qui se justifie dès que les interventions se font en milieu urbain encombré.
Ce que ça change dans une facturation
Un défaut filmé, mesuré et marqué au sol se chiffre : longueur de tranchée connue, pièce identifiée, durée estimable. Un défaut simplement filmé se discute. La sonde n’améliore pas la qualité de l’image, elle transforme le statut commercial de l’intervention, et c’est généralement là qu’elle s’amortit.
La sonde 512 Hz est intégrée d’origine sur la Tubicam Mini Rotative v2. Le comparatif de la gamme indique pour chaque modèle si elle est de série ou en option.
