Tubicam® XL Duo - Caméra d'inspection de canalisations
La Tubicam® Duo, une caméra de canalisation inégalée sur le marché, est un outil essentiel pour effectuer des inspections de canalisations de différents diamètres, allant de Ø30 mm à Ø400 mm en ligne droite. Ces deux caméras d'inspection industrielle (Ø 23 mm et Ø 50 mm) répondront à tous vos besoins.
En savoir plus
Fiche technique
Accessoires
Vidéos
Caméra d'inspection de canalisation Tubicam® Duo
La Tubicam® Duo, une caméra de canalisation de dernière génération, offre des fonctionnalités avancées pour l'inspection des canalisations.
La Tubicam® XL combine les caractéristiques des caméras d'inspection Tubicam® R et Tubicam® XL. Ces deux caméras vous permettent de couvrir à la fois les petits et les grands diamètres de canalisation. Vous pourrez réaliser des inspections linéaires à partir du diamètre 30 jusqu'au diamètre 400.

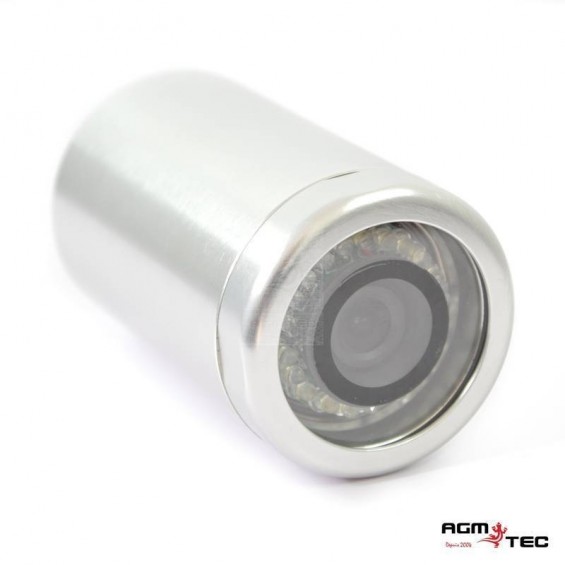

Pour explorer l'intérieur des canalisations de différentes tailles, cet ensemble est équipé de deux caméras CCD couleur. La première caméra a un diamètre de 50 mm et est équipée de la technologie Fil d'eau. De plus, il est équipé d'un éclairage composé de 21 LEDs blanches. La caméra peut être connectée à un câble vidéo de 60 mètres. La deuxième caméra, quant à elle, a un diamètre de 23 mm avec un éclairage constitué de 12 LEDs blanches et peut être connectée à un câble vidéo de 30 mètres.
Comment utiliser les caméras d'inspection ?

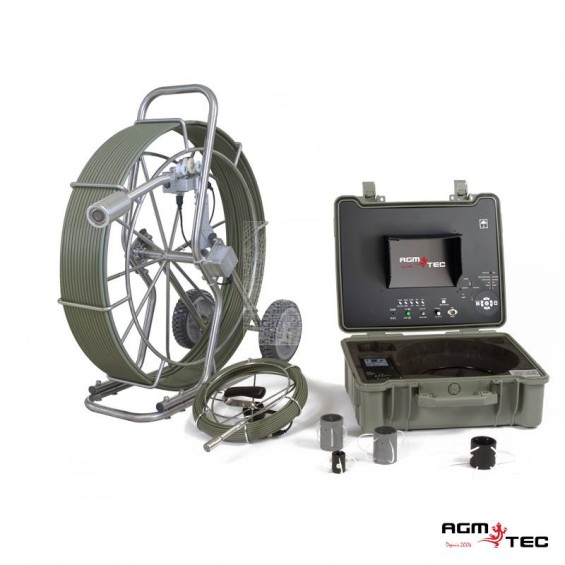

Une fois introduite dans la canalisation, l'utilisateur peut simplement suivre sa progression à l'aide de l'écran LCD intégré de 7 pouces (ou en option, l'écran LCD extra large de 10 pouces) situé dans la mallette de transport résistante aux chocs. Il peut détecter les fuites, les obstructions et les engorgements. Vous avez également la possibilité d'enregistrer les images capturées par la caméra sur un système d'enregistrement intégré, en utilisant une clé USB. Ces opérations sont simples, directes et efficaces, facilitant ainsi leur réalisation.
Le système DUO que nous proposons comprend une étoile de centrage de 50 mm et une autre de 90 mm spécialement conçues pour la caméra de 23 mm. De plus, il est accompagné de trois étoiles de centrage de 90 mm, 140 mm et 220 mm adaptées à la caméra de 50 mm.
Boutons de commandes en Français et Anglais
Options de la caméra d'inspection :
-
La tête de la caméra est équipée d'une sonde qui permet de localiser précisément sa position. En utilisant la sonde émettrice à 512 Hz et un localisateur (Vscan ou vLoc 3), vous pourrez identifier avec précision l'origine du problème et intervenir de manière ciblée.
-
L'écran de visualisation est disponible en deux tailles, 7 pouces et 10 pouces. L'écran de 10 pouces offre un confort supplémentaire lors de vos inspections sur site.
-
Le touret, d'une longueur de 30 ou 40 mètres, est équipé d'un odomètre. Celui-ci affiche à l'écran la distance parcourue, ce qui vous permet de mieux vous situer dans l'espace lors de vos opérations.
-
Le Tubitexte est un module qui permet l'incrémentation de texte à l'écran sur la vidéo. Vous disposez de trois lignes de 250 caractères pour pré-éditer des rapports en indiquant des informations telles que la distance parcourue, les problèmes rencontrés et vos propres annotations. Cela facilite la lecture des vidéos enregistrées.
Nos câbles vidéos sont gainés en fibre de verre, ce qui assure au jonc une flexibilité et une rigidité à toute épreuve. Grâce à ces deux caractéristiques, votre caméra à pousser passe avec facilité dans les passages de coudes de 90° et peut être poussée sur des distances importantes, jusqu'à 120 m, à l'intérieur des canalisations.
| Garanties | 1 an pièces et main d'oeuvre |
| Diamètre d'utilisation | Ø30 à Ø400 mm |
| Coudes à 90° | min. Ø50 mm |
| Diamètre de la tête | Ø23 mm / Ø50 mm |
| Rotative | non |
| Longueur de la tête | 42 mm / 88 mm |
| Capteur | CMOS / CCD |
| Eclairage | 9 Leds / 21 Leds |
| Résolution du capteur | 976 x 496 px |
| Angle de vue | 90° |
| Résistance à la pression | 2 Bars (10 mètres de colonne d'eau) |
| Sonde | en option |
| Fil d'eau | en option / oui |
| Zoom | non |
| Taille d'écran | 7 Pouces (17.78 cm) |
| Résolution écran | 640 x 480 px |
| Stockage | USB, Micro SD |
| Commentaires | audio |
| Autonomie | ≈ 6 heures |
| Longueur jonc / flexible / câble | 30 m / 60 m |
| Diamètre jonc / flexible / câble | Ø5.2 mm / Ø9 mm |
| Odomètre (compteur métrique) | en option / oui |
| Température de fonctionnement | -20° à +60°C |
-
